Perencanaan & Gambar Kerja: Pondasi Utama Keberhasilan Proyek Konstruksi
Dalam dunia konstruksi, banyak proyek mengalami kendala karena proses perencanaan yang kurang matang. Biaya membengkak, jadwal pekerjaan molor, hingga hasil bangunan yang tidak sesuai harapan sering muncul akibat gambar kerja yang tidak detail dan koordinasi yang lemah sejak awal proyek.
Padahal, perencanaan dan gambar kerja memegang peranan sangat penting dalam menentukan keberhasilan pembangunan. Sebelum pekerja mulai menggali pondasi atau memasang struktur bangunan, tim proyek harus memiliki acuan teknis yang jelas, lengkap, dan terukur.
Melalui perencanaan yang baik, pemilik proyek dapat memahami kebutuhan bangunan secara menyeluruh. Sementara itu, gambar kerja membantu kontraktor, pelaksana lapangan, dan pengawas memahami setiap detail pekerjaan dengan lebih akurat.
Karena itulah, proyek konstruksi modern tidak bisa berjalan hanya berdasarkan perkiraan atau komunikasi lisan. Semua pekerjaan membutuhkan dokumen teknis yang detail agar pembangunan berjalan efisien, aman, dan sesuai target.
Apa Itu Perencanaan Konstruksi?
Perencanaan konstruksi merupakan proses penyusunan konsep, strategi, dan tahapan pembangunan sebelum proyek dimulai. Tahap ini mencakup analisis kebutuhan bangunan, desain awal, perhitungan struktur, estimasi biaya, hingga jadwal pelaksanaan pekerjaan.
Dalam praktiknya, proses perencanaan melibatkan beberapa disiplin ilmu, seperti arsitektur, teknik sipil, mekanikal elektrikal, dan manajemen proyek. Semua elemen tersebut harus saling terintegrasi agar pembangunan berjalan lancar.
Perencanaan konstruksi memiliki beberapa tujuan utama, antara lain:
- Menentukan konsep dan fungsi bangunan
- Mengontrol biaya pembangunan
- Mengurangi risiko kesalahan pekerjaan
- Memastikan keamanan struktur
- Meningkatkan efisiensi material dan tenaga kerja
- Mempermudah koordinasi antar tim proyek
Tanpa perencanaan yang baik, proyek sering mengalami revisi berulang saat proses pembangunan berlangsung. Kondisi tersebut dapat menghambat progres pekerjaan dan meningkatkan biaya konstruksi secara signifikan.
Sebaliknya, proyek yang memiliki perencanaan matang cenderung lebih terarah. Tim lapangan dapat bekerja lebih cepat karena seluruh detail pekerjaan sudah tersedia sejak awal.
Pengertian Gambar Kerja dalam Proyek Bangunan
Gambar kerja merupakan dokumen teknis yang berisi detail pembangunan secara lengkap dan terukur. Dokumen ini menjadi pedoman utama dalam pelaksanaan proyek di lapangan.
Gambar kerja tidak hanya menampilkan bentuk bangunan. Dokumen tersebut juga menjelaskan ukuran, material, sistem struktur, elevasi, instalasi utilitas, hingga detail sambungan konstruksi.
Secara umum, gambar kerja terdiri dari beberapa jenis, yaitu:

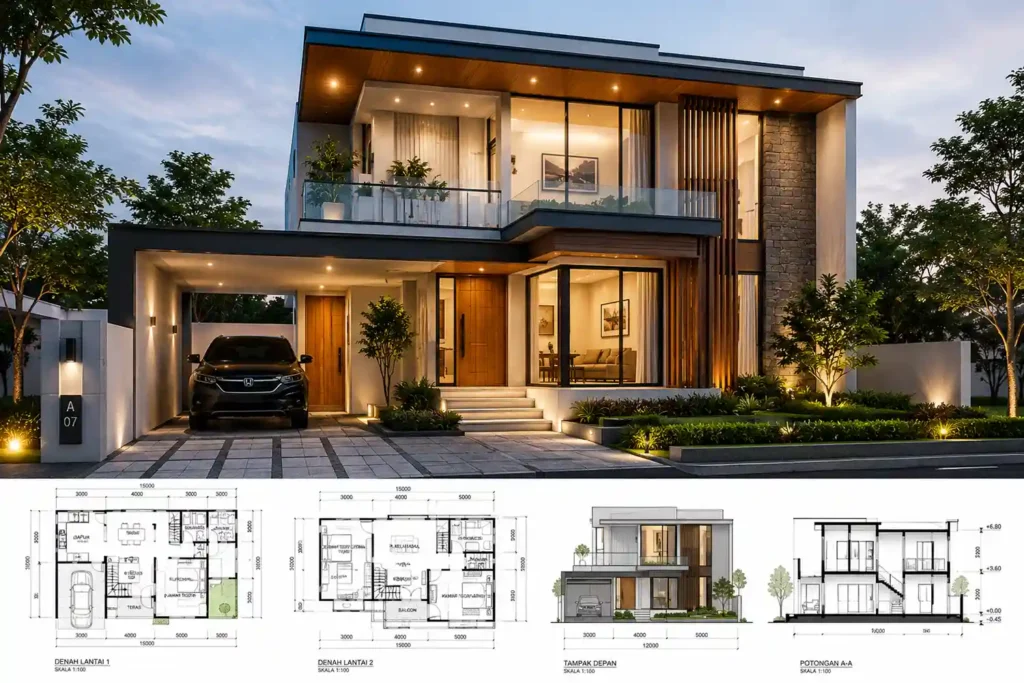

Gambar Arsitektur
Gambar arsitektur menunjukkan tampilan visual dan tata ruang bangunan. Dokumen ini meliputi:
- Denah ruangan
- Tampak bangunan
- Potongan bangunan
- Detail interior dan eksterior
Melalui gambar arsitektur, pemilik proyek dapat memahami konsep desain secara menyeluruh.

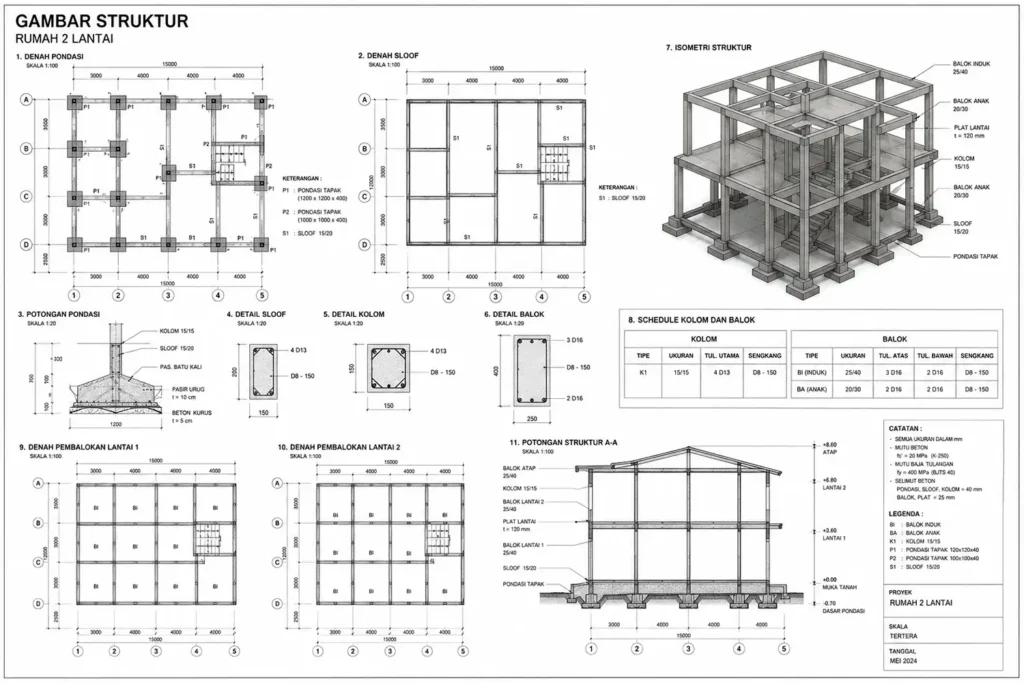

Gambar Struktur
Gambar struktur menjelaskan sistem kekuatan bangunan. Dokumen ini mencakup:
- Detail pondasi
- Kolom
- Balok
- Plat lantai
- Pembesian
- Struktur atap
Gambar struktur sangat penting karena berkaitan langsung dengan keamanan bangunan.

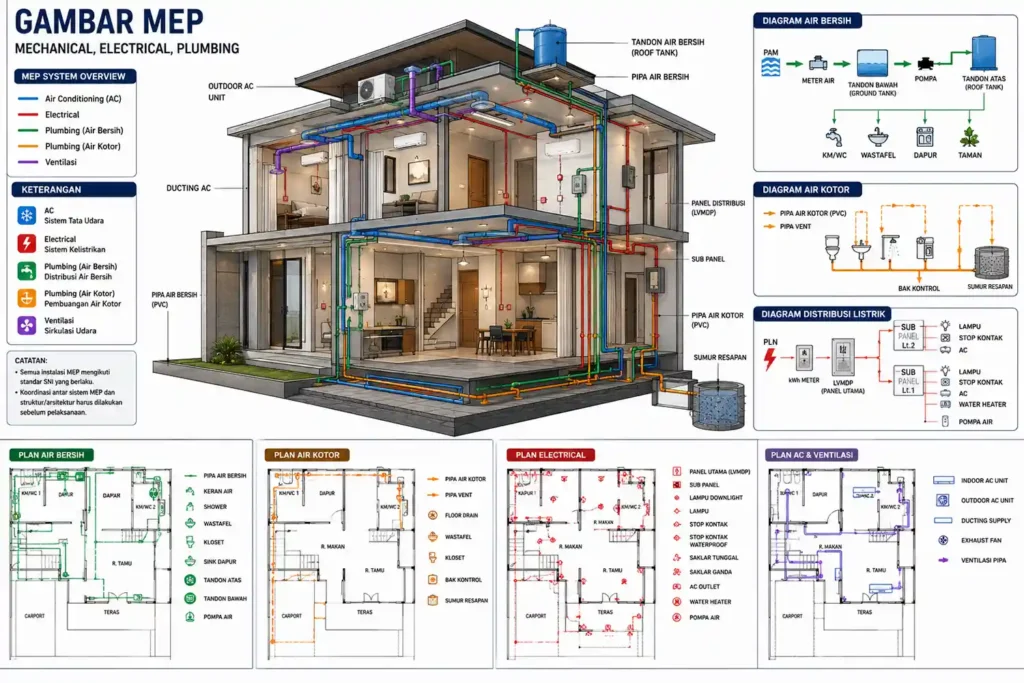

Gambar MEP
MEP merupakan singkatan dari Mechanical, Electrical, dan Plumbing. Gambar ini menjelaskan sistem utilitas bangunan, seperti:
- Instalasi listrik
- Sistem air bersih
- Air kotor
- AC
- Ventilasi
- Fire protection
Tanpa koordinasi MEP yang baik, proyek sering mengalami benturan instalasi di lapangan.
Baca Juga : Jasa Desain Rumah

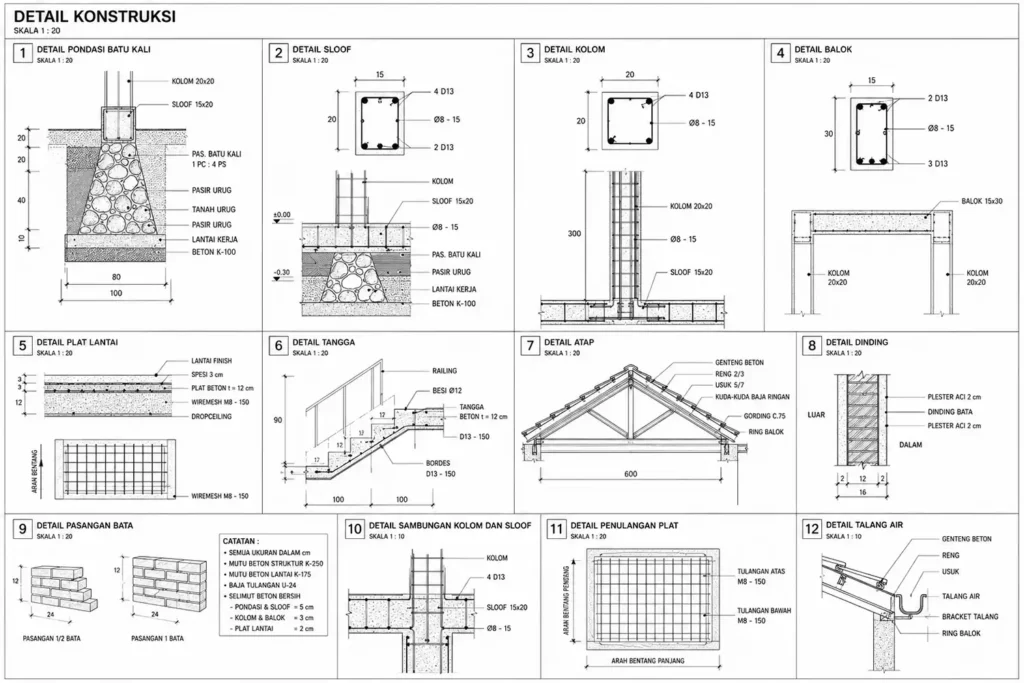

Detail Konstruksi
Detail konstruksi menjelaskan sambungan dan ukuran teknis secara lebih rinci. Biasanya, gambar ini menunjukkan:
- Detail tangga
- Detail kusen
- Detail railing
- Detail kamar mandi
- Detail finishing
Semakin lengkap gambar kerja, semakin kecil kemungkinan terjadinya kesalahan saat pembangunan berlangsung.
Tahapan Perencanaan dan Pembuatan Gambar Kerja
Dalam praktik konstruksi profesional, penyusunan gambar kerja dilakukan melalui beberapa tahapan penting.

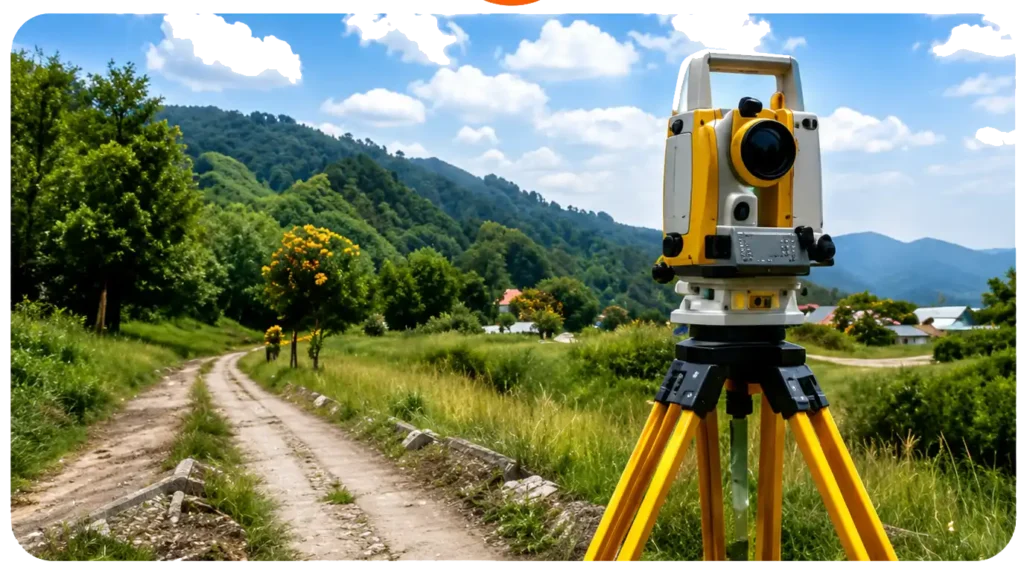

1. Survey & Analisis Lokasi
Tahap pertama dimulai dengan survey lapangan. Tim perencana melakukan pengukuran dan analisis kondisi lokasi proyek.
Beberapa aspek yang biasanya diperiksa meliputi:
- Luas lahan
- Kontur tanah
- Akses jalan
- Kondisi lingkungan sekitar
- Sistem drainase
- Arah matahari dan angin

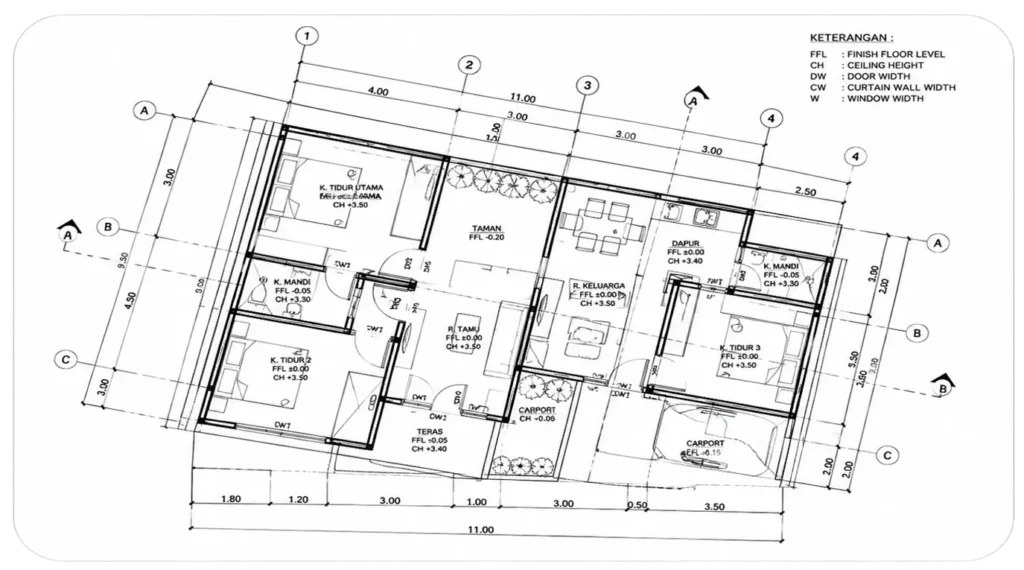

2. Konsep Desain
Setelah survey selesai, arsitek mulai menyusun konsep desain sesuai kebutuhan pemilik proyek.
Tahap ini biasanya mencakup:
- Tata ruang
- Gaya arsitektur
- Jumlah lantai
- Fungsi bangunan
- Sirkulasi ruangan

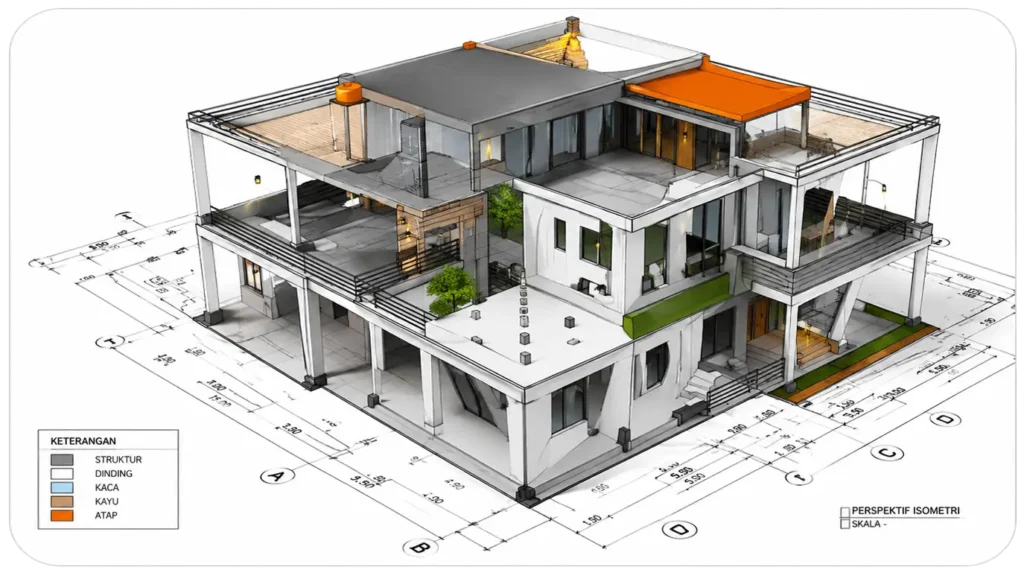

3. Pengembangan Desain
Selanjutnya, tim perencana mulai mengembangkan desain menjadi gambar teknis yang lebih lengkap.
Tahap ini meliputi:
- Denah detail
- Tampak bangunan
- Potongan bangunan
- Penentuan dimensi
- Sistem struktur awal
4. Penyusunan DED
DED merupakan tahap penting dalam perencanaan konstruksi. Pada tahap ini, seluruh detail teknis bangunan disusun secara lengkap dan rinci.
Dokumen DED biasanya meliputi:
- Gambar kerja lengkap
- Spesifikasi teknis
- Perhitungan struktur
- Detail material
- Detail sambungan
- RAB awal
5. Finalisasi Dokumen
Setelah seluruh gambar selesai, tim perencana melakukan pengecekan akhir untuk memastikan tidak ada kesalahan atau benturan antar sistem.
Tahap finalisasi biasanya mencakup:
- Koreksi gambar
- Sinkronisasi antar disiplin
- Persetujuan owner
- Persiapan dokumen tender
Perbedaan Gambar Konsep dan Gambar Kerja
Banyak orang masih sulit membedakan gambar konsep dengan gambar kerja. Padahal, kedua dokumen tersebut memiliki fungsi yang berbeda.
Gambar Konsep
Gambar konsep berfungsi untuk menunjukkan ide dan tampilan awal bangunan. Fokus utama dokumen ini terletak pada aspek visual dan tata ruang.
Biasanya, gambar konsep digunakan saat presentasi awal kepada pemilik proyek.
Isi gambar konsep meliputi:
- Denah sederhana
- Perspektif bangunan
- Tampak awal
- Mood desain
Dokumen ini belum bisa digunakan untuk pelaksanaan konstruksi.
Gambar Kerja
Sementara itu, gambar kerja memiliki fungsi teknis yang jauh lebih detail.
Dokumen ini menjelaskan:
- Ukuran presisi
- Detail struktur
- Detail material
- Sistem utilitas
- Detail sambungan
Kontraktor membutuhkan gambar kerja untuk melaksanakan pembangunan secara akurat.
Karena itu, gambar kerja harus dibuat secara lengkap dan terukur.
Kesalahan Umum dalam Pembuatan Gambar Kerja
Meskipun terlihat teknis, penyusunan gambar kerja tetap memiliki risiko kesalahan. Jika tim perencana kurang teliti, proyek dapat mengalami berbagai kendala saat pelaksanaan.
Berikut beberapa kesalahan yang sering terjadi.
Ukuran Tidak Konsisten
Kesalahan dimensi sering menyebabkan pekerjaan bongkar pasang di lapangan.
Contohnya:
- ukuran kolom berbeda antara denah dan potongan
- elevasi lantai tidak sinkron
- detail tangga tidak sesuai ruang tersedia
Karena itu, proses pengecekan gambar harus dilakukan secara menyeluruh.
Koordinasi Antar Disiplin Kurang Baik
Dalam proyek modern, desain arsitektur harus terintegrasi dengan struktur dan MEP.
Jika koordinasi kurang baik, instalasi utilitas dapat bertabrakan dengan elemen struktur bangunan.
Kondisi tersebut sering menimbulkan revisi mendadak saat proyek berjalan.
Detail Struktur Tidak Lengkap
Beberapa proyek hanya fokus pada tampilan visual tanpa memperhatikan detail struktur.
Padahal, struktur merupakan elemen utama keamanan bangunan.
Detail pembesian, sambungan, dan dimensi struktur harus dibuat secara lengkap agar pekerjaan lapangan berjalan aman.
Revisi Tidak Terkontrol
Perubahan desain memang sering terjadi. Namun, revisi tanpa sistem kontrol dapat menyebabkan kekacauan dokumen.
Tim lapangan bisa menggunakan gambar versi lama sehingga hasil pekerjaan menjadi tidak sesuai.
Karena itu, setiap revisi harus memiliki kode dan distribusi dokumen yang jelas.
Tidak Memperhatikan Kondisi Lapangan
Desain yang bagus belum tentu mudah dibangun di lapangan.
Tim perencana harus memahami kondisi aktual proyek, termasuk:
- akses material
- kondisi tanah
- lingkungan sekitar
- kemampuan pelaksana
Perencanaan yang realistis akan membantu proyek berjalan lebih efektif.
Baca Juga : Kanstin Jalan
Teknologi Modern dalam Perencanaan Konstruksi
Perkembangan teknologi telah mengubah cara industri konstruksi membuat gambar kerja dan dokumen perencanaan.
Saat ini, proses desain tidak lagi mengandalkan gambar manual. Tim perencana menggunakan berbagai software modern untuk meningkatkan akurasi dan efisiensi pekerjaan.
AutoCAD
Kelebihan AutoCAD meliputi:
- akurasi tinggi
- proses revisi lebih cepat
- dokumentasi lebih rapi
- kompatibel dengan berbagai disiplin
SketchUp
SketchUp membantu tim desain membuat visualisasi 3D dengan lebih mudah.
ETABS
- Fokus untuk analisis gedung bertingkat.
- Sangat populer untuk desain struktur beton dan baja.
- Mendukung analisis gempa dan beban angin.
- Cocok untuk:
- Rumah bertingkat
- Gedung komersial
- Apartemen
- Hotel
Lumion
- Render sangat cepat.
- Mudah digunakan.
- Cocok untuk animasi arsitektur.
- Banyak asset siap pakai:
- pohon
- manusia
- mobil
- efek hujan
- pencahayaan
Tips Memilih Jasa Perencanaan dan Gambar Kerja
Memilih konsultan perencanaan tidak boleh dilakukan sembarangan. Kualitas gambar kerja akan sangat mempengaruhi hasil pembangunan.
Berikut beberapa hal penting yang perlu diperhatikan sebelum memilih jasa perencanaan konstruksi.
Periksa Portofolio Proyek
Portofolio menunjukkan pengalaman dan kualitas pekerjaan konsultan.
Perhatikan:
- jenis proyek yang pernah dikerjakan
- kualitas detail gambar
- skala pembangunan
- gaya desain
Konsultan yang berpengalaman biasanya memiliki standar dokumentasi yang lebih baik.
Pastikan Tim Memiliki Kompetensi Teknis
Perencanaan konstruksi membutuhkan kemampuan teknis yang kuat.
Tim perencana harus memahami:
- struktur bangunan
- sistem utilitas
- standar konstruksi
- regulasi bangunan
Kemampuan tersebut akan membantu menghasilkan desain yang aman dan efisien.
Pilih Konsultan yang Responsif
Komunikasi sangat penting dalam proses desain.
Konsultan yang responsif akan membantu mempercepat koordinasi dan revisi proyek.
Selain itu, pemilik proyek juga dapat lebih mudah menyampaikan kebutuhan dan perubahan desain.
Perhatikan Kelengkapan Dokumen
Pastikan jasa perencanaan menyediakan:
- gambar arsitektur
- gambar struktur
- gambar MEP
- detail konstruksi
- spesifikasi material
Dokumen yang lengkap akan mempermudah proses pembangunan di lapangan.
Utamakan Perencanaan yang Realistis
Desain yang menarik harus tetap mempertimbangkan efisiensi biaya dan kemudahan pelaksanaan.
Perencanaan yang terlalu rumit sering meningkatkan risiko kesalahan dan pembengkakan biaya.
Karena itu, konsultan yang baik akan membantu menyesuaikan desain dengan kebutuhan dan anggaran proyek.
Baca Juga : Beton Precast Berkualitas
Perencanaan yang Baik Akan Menentukan Keberhasilan Proyek
Dalam dunia konstruksi, kualitas hasil bangunan tidak hanya ditentukan oleh material atau tenaga kerja. Perencanaan yang matang dan gambar kerja yang detail justru menjadi pondasi utama keberhasilan proyek.
Melalui dokumen teknis yang lengkap, seluruh tim proyek dapat bekerja lebih terarah, efisien, dan minim kesalahan.
Sebaliknya, proyek tanpa perencanaan yang baik sering menghadapi berbagai kendala, mulai dari revisi berulang hingga pembengkakan biaya pembangunan.
Karena itu, proses perencanaan sebaiknya tidak dianggap sebagai formalitas semata. Tahap ini merupakan investasi penting untuk menjaga kualitas, keamanan, dan efisiensi proyek konstruksi.
Jika Anda sedang merencanakan pembangunan rumah, gedung, atau proyek komersial lainnya, pastikan seluruh proses desain dan gambar kerja disusun secara profesional agar pembangunan berjalan lebih optimal dan sesuai harapan.
Bangun Proyek Impian Anda Dengan Perencanaan yang Tepat
Tim profesional kami siap membantu Anda mulai dari perencanaan, gambar kerja, hingga pengawasan pembangunan.
FAQ — Perencanaan & Gambar Kerja
Gambar kerja adalah dokumen teknis yang berisi detail pembangunan secara lengkap, mulai dari ukuran, struktur, material, hingga sistem utilitas bangunan. Dokumen ini menjadi acuan utama bagi kontraktor dan tim lapangan saat proses pembangunan berlangsung.
Gambar kerja membantu mengurangi kesalahan di lapangan, mempercepat proses pembangunan, mempermudah perhitungan RAB, serta menjaga kualitas hasil bangunan. Tanpa gambar kerja yang detail, proyek lebih berisiko mengalami revisi dan pembengkakan biaya.
Gambar konsep berfungsi untuk menampilkan ide dan tampilan awal bangunan, sedangkan gambar kerja berisi detail teknis yang siap digunakan untuk proses konstruksi. Gambar kerja memiliki ukuran, spesifikasi, dan detail yang jauh lebih lengkap.
Gambar kerja biasanya meliputi:
- Gambar arsitektur
- Gambar struktur
- Gambar MEP (Mechanical, Electrical, Plumbing)
- Detail konstruksi
- Detail finishing
- Potongan dan tampak bangunan
Ya. Rumah tinggal tetap membutuhkan gambar kerja agar pembangunan berjalan lebih rapi, efisien, dan sesuai desain yang direncanakan. Gambar kerja juga membantu tukang dan kontraktor memahami detail pekerjaan secara akurat.
Pembuatan gambar kerja dilakukan setelah tahap konsep desain selesai dan sebelum proses pembangunan dimulai. Tahap ini menjadi bagian penting dalam perencanaan proyek konstruksi.
Durasi pembuatan gambar kerja tergantung pada skala dan kompleksitas proyek. Untuk rumah tinggal sederhana biasanya membutuhkan waktu beberapa minggu, sedangkan proyek komersial atau bangunan besar dapat memerlukan waktu lebih lama.
Ya. Gambar kerja yang detail membantu menghitung kebutuhan material dan volume pekerjaan dengan lebih akurat sehingga risiko pemborosan material dan revisi pekerjaan dapat diminimalkan.
Beberapa software yang umum digunakan dalam perencanaan konstruksi antara lain:
- AutoCAD
- SketchUp
- Revit
- BIM (Building Information Modeling)
- Lumion untuk rendering visual
Ya. Dalam banyak kasus, dokumen gambar kerja menjadi salah satu syarat penting untuk proses pengajuan Persetujuan Bangunan Gedung (PBG).
